箱式變電站，是當今配電系統中最經濟、最科學、最安全的新型配電裝置之一，它是集高壓開關柜、變壓器、低壓開關柜成一體，并在制造廠內裝配完成預裝式變電站。它作為工礦企業、油田、城市建筑、生活小區等用電部門的變電設備，具有成套性強、體積小、結構緊湊、可靠性高、現場安裝工作量小、安裝試調周期短以及可移動等特點，且主變?nèi)萘繛?0~2000kVA。適當改變其殼體的外形和顏色，使之與環境相適應，還可以起到美化環境的作用，是城鄉電網建設與改造中理想的新型成套設備。

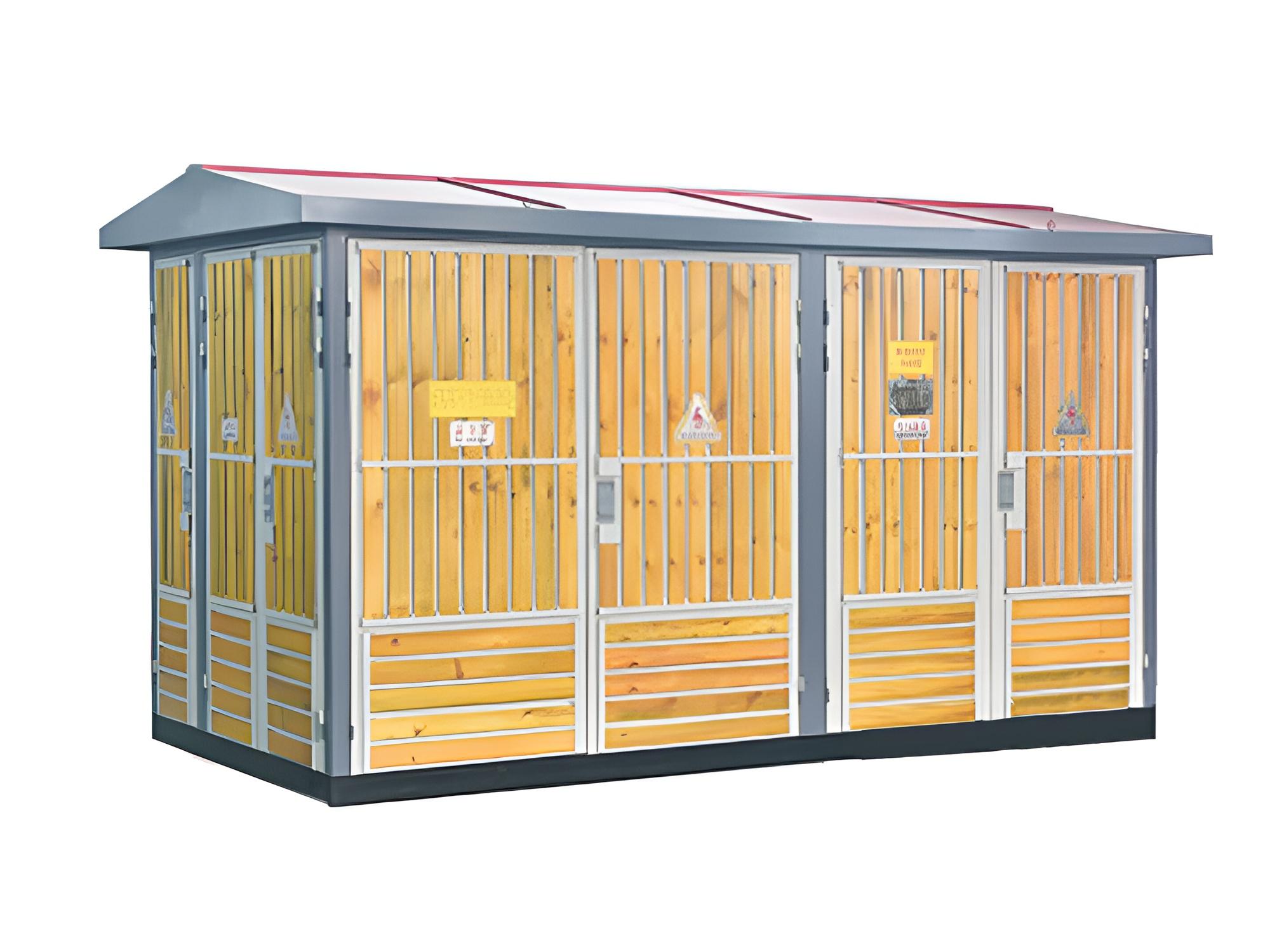

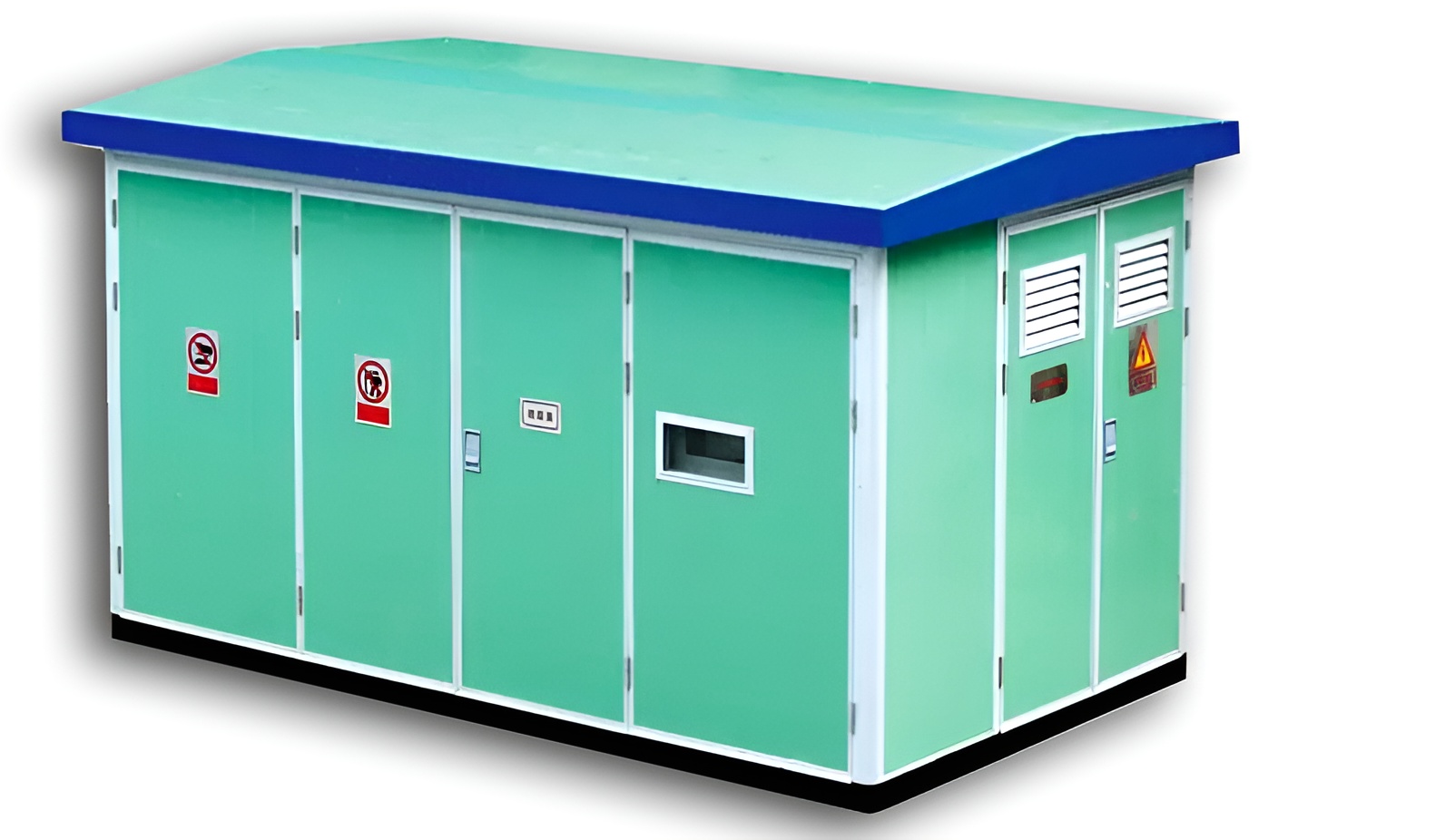

YB-12/0.4箱式變電站 (高低壓預裝式變電站)是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為的成套變配電裝置。

YB-12/0.4箱式變電站 (高低壓預裝式變電站)高壓配電裝置結構：

歐式箱變高壓配電裝置，從進線方式上分為：終端型、環網型兩種；從進線方位上分可分為：從箱體頂部架空進線（傳統箱變用此法較多）和利用高壓電纜溝從地下進出線，這是現代設計較為普遍的采用方法。

以SF6氣體為滅弧介質的SF6系列負荷開關較多，其高于FN-10系列高壓負荷開關。這類開關結構、有帶熔斷器、不帶熔斷器、接地開關等，但一般都裝有帶電顯示器；操作機構一般為手動，也有電動操作的。帶熔斷器的，當回路出現短路故障能自切斷開關，保護電路及變壓器、開關等設備。

結構特點
1、本產品由高壓配電裝置、變壓器及低壓配電裝 置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室可選擇s11、s9以及其他低損耗油浸式變壓器和干式變壓器；變壓器室設有自起動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
2、高壓室結構緊湊合理、并具有全面防誤操作聯鎖功能。 變壓器在用戶有要求時，可設有軌道能方便地從變壓器室兩側大門進出。各室均有自-動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護方便。
3、采用自然通用和強迫通風兩種方式、使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿負荷運行。
4、箱體結構能防止雨水和污物進入并采用特種鋼板或鋁合金板制作,經防腐處理,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形美觀。
